Cave: modelizzazione 3D per la Dacia Jogger

Il lavoro di progettazione dei veicoli si è molto evoluto negli ultimi decenni. Se i designer hanno sostituito le matite con la modellizzazione 3D, gli ingegneri testano i futuri modelli molto prima che vengano creati i primi prototipi fisici. Ma come? Grazie al CAVE (Cave Automatic Virtual Environment), un sistema di realtà virtuale che permette di muoversi intorno e dentro al veicolo in fase di progettazione. Presso il Centro Tecnico di Titu, nel sud della Romania, i team Dacia hanno sperimentato questa full immersion.

Cave – Se un viaggio nel futuro come quello di Marty McFly a bordo della famosa DeLorean DMC-12 assemblata da Doc è sempre una storia di fantascienza, è già possibile vivere un po’ in anticipo sui tempi grazie alle nuove tecnologie proposte dall’industria automotive. Andiamo allora a Titu, dove gli ingegneri già vivono avventure straordinarie, potendo salire a bordo di modelli… che non esistono ancora. Questa cittadina situata a 45 minuti da Bucarest, con un po’ meno di 10.000 abitanti, è sicuramente distante dall’atmosfera hollywoodiana, ma è sede del secondo maggior centro di collaudi del mondo del Gruppo Renault. Tecnologie all’avanguardia, molteplici piste, decine di banchi di prova, macchinari per testare la resistenza dei materiali e un ambiente CAVE, dove CAVE sta per Cave Automatic Virtual Environment. È qui che Ionut, responsabile dell’ergonomia prodotto, ci invita a immergerci in un mondo parallelo per essere, paradossalmente, più vicini alla realtà.

Questo slideshow richiede JavaScript.

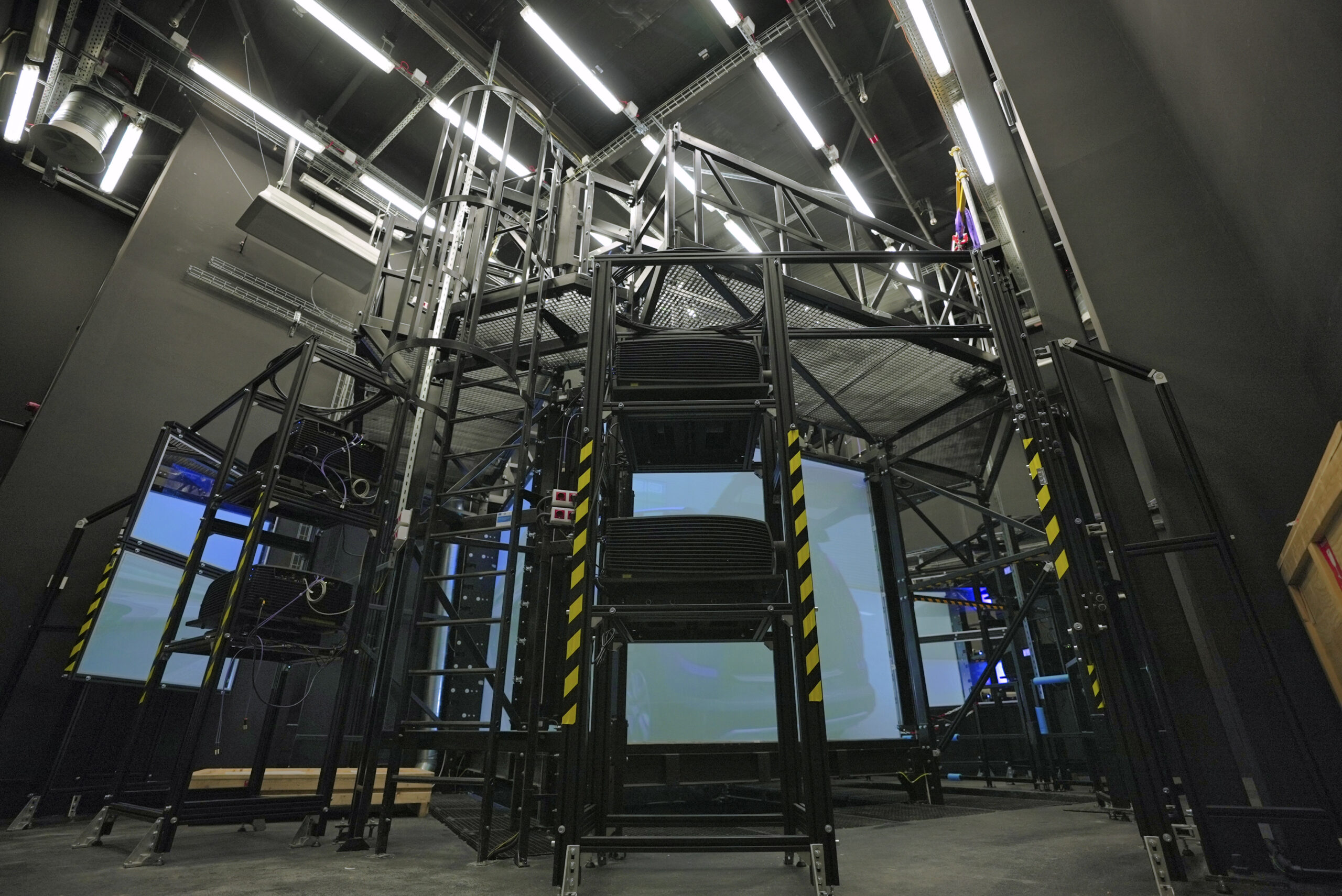

Cave – Cinque pareti, dieci proiettori e sei milioni di pixel

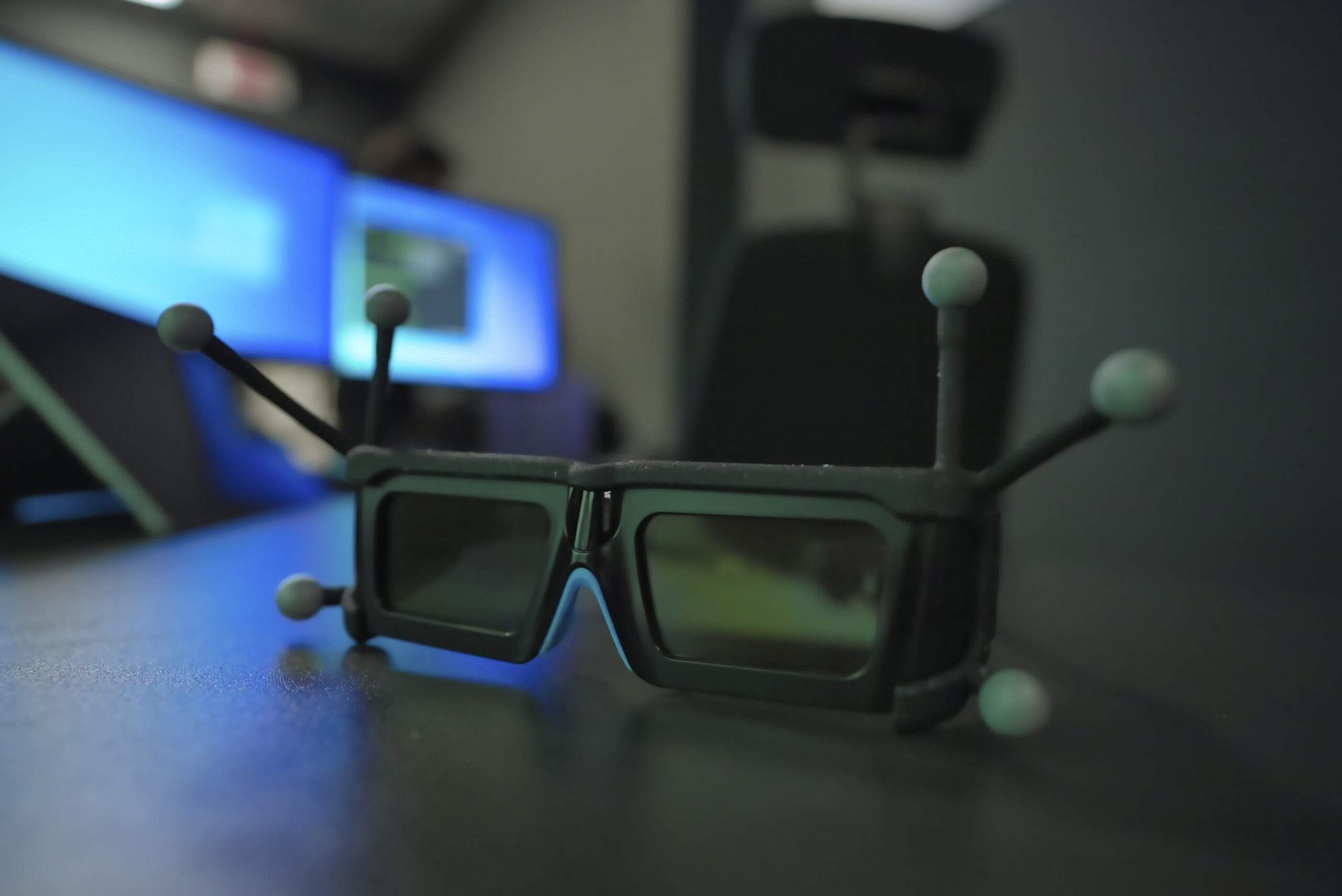

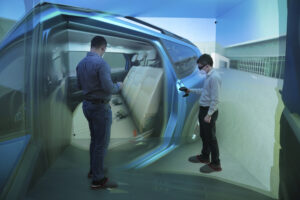

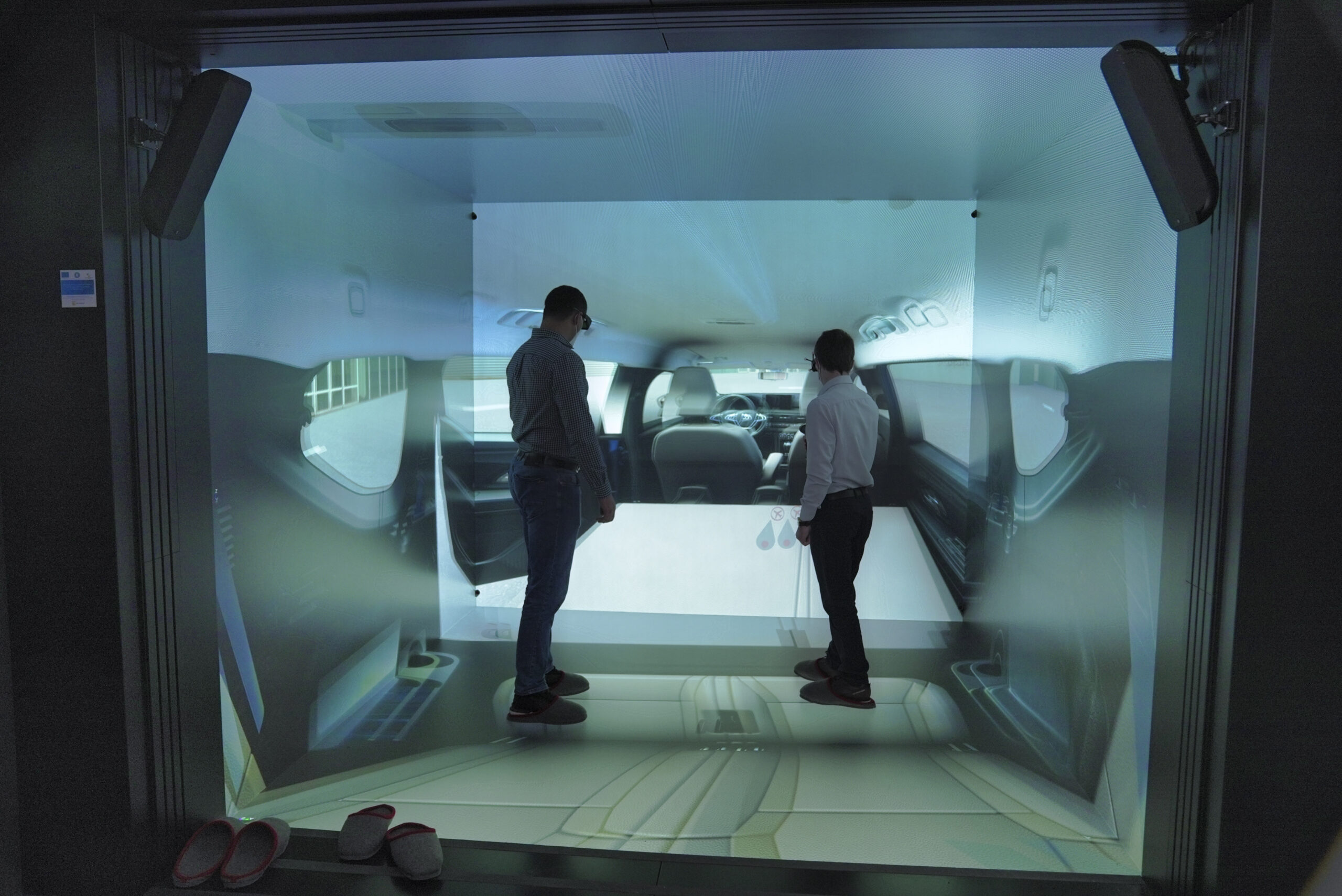

Per convalidare l’architettura dei nuovi veicoli prima ancora di creare i prototipi fisici, CAVE è lo strumento ideale. Grazie alle cinque pareti su cui sono proiettati video stereoscopici, questo spazio immersivo cala gli utenti in una realtà che cambia dimensioni. Possono girare intorno al veicolo e salirci come se fosse vero. Il modello può essere modificato in pochi clic, dopo un’ispezione completa indossando gli occhialini 3D e grazie alle molteplici interazioni tra i collaudatori. Tutto è testato con la precisione resa possibile da sei milioni di pixel: ergonomia dei comandi della plancia, visibilità nei vari angoli del veicolo, accessibilità, comfort et persino il design.

CAVE è un sistema che completa l’uso di altri strumenti, come i caschi di realtà virtuale. Grazie alla sua risoluzione, equivalente a quella dell’occhio umano, e all’interattività tra i vari utenti, il veicolo è percepito come se fosse reale.

Andras, Leader Esperto del Gruppo Renault, Simulazione Immersiva e Realtà Virtuale

Cave – Un nuovo mondo virtuale

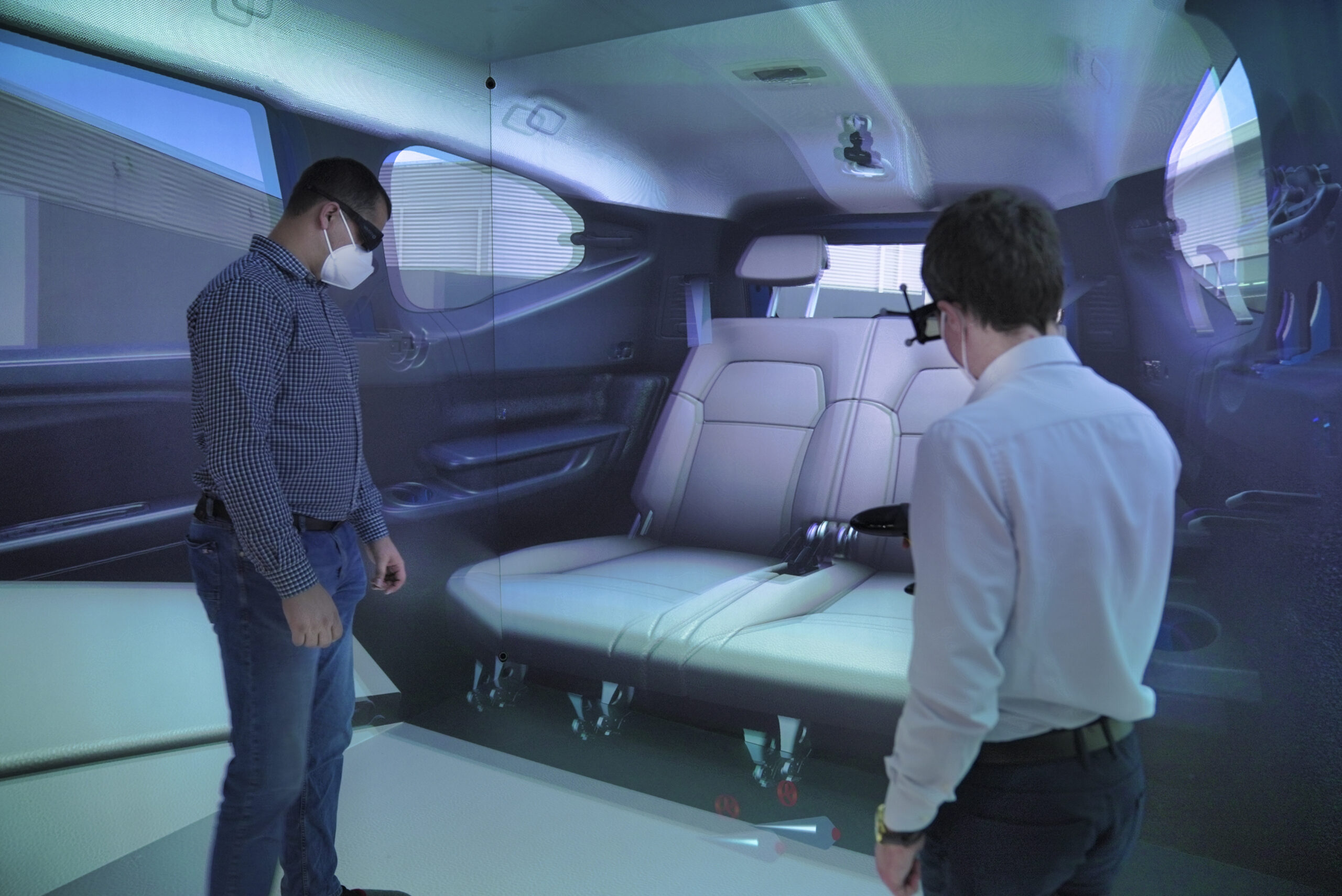

Ritrovarsi su strade di montagna, stando fermi chiusi in una stanza può sembrare impossibile. Ma con CAVE, i collaudatori vengono spesso coinvolti in missioni complesse. Ad esempio, per testare la terza fila di sedili della nuova familiare a sette posti Dacia Jogger, è stato scelto un gruppo misto di tredici persone, pronti a sperimentare il mondo virtuale. Persone alte e basse (con l’analisi delle misure antropometriche), donne e uomini, di varie professioni. Le condizioni per la selezione sono molto precise per una percezione quanto più vicina alla realtà. Anche il percorso nel mondo virtuale è configurato per testare tutte le sensazioni: guida passiva (un filmato scorre come se si guidasse, ma i pedali non sono attivi), prove statiche (visibilità, ergonomia, design), percezioni fisiche (comfort, sicurezza). Per Nuovo Jogger, le impressioni degli utenti, dopo la full immersion con CAVE, hanno portato a modificare l’architettura del veicolo: la seconda fila dei sedili è stata spostata in avanti di 20 mm!
